基于模型的产品定义 链接设计与计量

发布时间:2022-03-19人气:17


蔡司测量机以其质量和精密度而享誉世界。随着诸多行业的数字化转型,蔡司测量机的控制软件变得越来越重要。由于基于模型的定义(MBD)的兴起,蔡司越来越多地面临如何在CAD系统中创建CAD模型以保证MBD正确计量转换的问题。为此,蔡司卓越质量中心和PTC开展了一项联合知识转移项目。最终,在蔡司公司基于CAD的测量软件ZEISS CALYPSO的最新版本中,成功引进了从PTC Creo CAD模型中获取产品和制造信息(PMI)的导入功能。目标是通过扩展这一导入功能,以便设计和计量能以较优的方式协同工作。


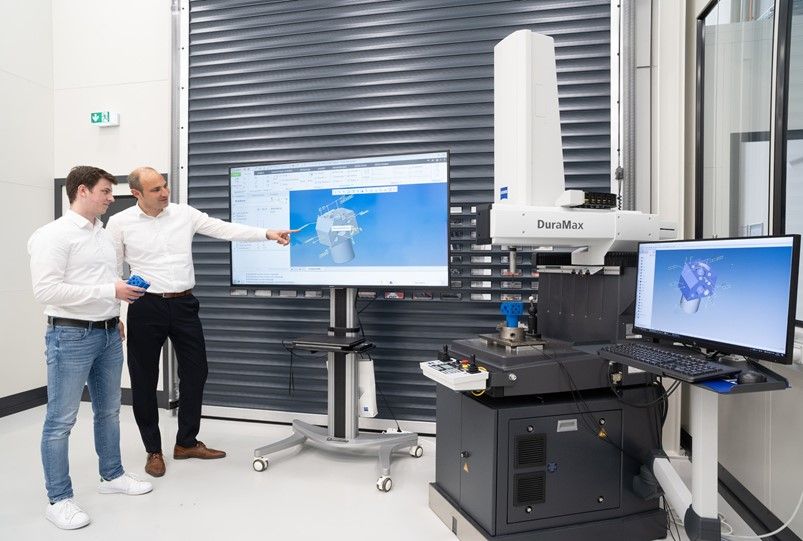

Creo和ZEISS CALYPSO之间的智能接口实现自动化数据转换


蔡司已经在2016 ZEISS CALYPSO软件版本中集成了PMI接口和用于读取MBD数据的转换器。借助PMI信息和相关几何图形,最新ZEISS CALYPSO软件版本可推荐合适的测量策略。以圆柱体为例,软件通过定义在圆柱体长度上以多个圆进行探测来自动设置测量策略。PMI测量计划中测量特征和检测特征的完整定义将自动完成。测量技术人员仅须在测量设备和探头或传感器上定义部件方向、必要时优化测量顺序、定义移动路径,并执行碰撞检查。带有模拟的图形移动路径可以更轻松地检查自动生成的测量计划。当然,也可以仅在测量中选定所包含的PMI。

Schoenberg解释说:“ZEISS CALYPSO测量软件在此处体现的一个主要优势是,它能够使用CAD系统中的检验特征名称”。她补充表示:“这意味着设计工程师和测量技术人员总是知道他们在谈论同一元素。并且它可以节省大量时间;创建每个测量元素和每个检测特征(包括检测策略)通常需要大约两分钟,当组件具有许多个特征时,所需时间也相应增加。”

节省时间并不是ZEISS CALYPSO测量软件的唯一优势,该软件还可帮助生成定义清晰的MBD模型。Schoenberg解释说:“如今,您可以查看自动创建的检验计划,优化顺序,定义移动路径,然后直接在相应的测量设备上进行测量。如此一来,您可以确保Creo中的自动检验将检测到与几何形状无关的冗余测量或PMI,而设计师可以提供清晰定义的MBD模型。”


紧密的合作伙伴关系为PTC和卡尔蔡司客户创造附加价值


Beata Schoenberg补充道:“卡尔蔡司设计部门与Creo具有多年合作经验,因此与其他系统相比,我们更具知识优势——这就是本次合作具有意义的原因。”


PTC与卡尔蔡司:进一步开发MBD的共同利益


PTC专家Katrin Schillack表示:“PTC和卡尔蔡司在开发MBD方面有着共同的利益,因为蔡司可以提供完整的联网机器产品组合。”

“卡尔蔡司具有较高创新性、敏捷性和灵活性,已被证明是共同发展的优秀合作伙伴。”

Willie补充表示:“GPS主题要求设计师在定义几何图形时便考虑计量学。我们致力于在培训课程中贯彻这一意识,而设计师和测量工程师工具的紧密联系支持了这一点。”


“卡尔蔡司和PTC合作的成果是,在保证效率和节省时间的同时能够将设计和质量控制结合得更加紧密。”

Beata Schönberg,ZEISS CALYPSO和计量标准软件产品经理,蔡司工业质量解决方案部门。

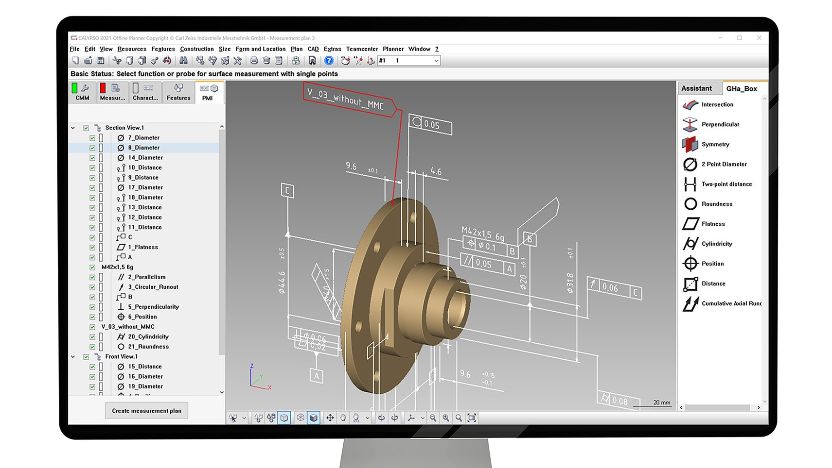

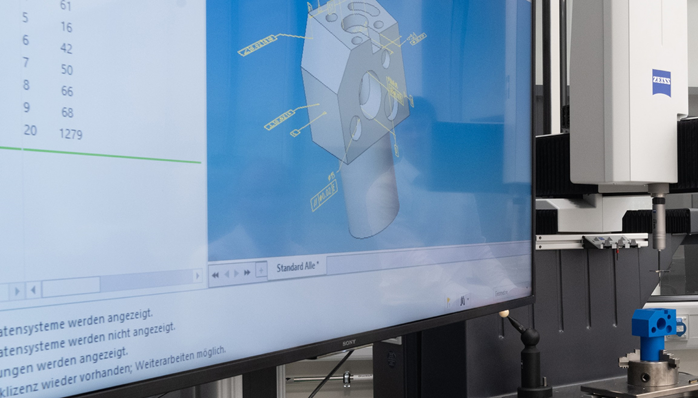

ZEISS CALYPSO使用PMI自动创建测量计划


除蔡司公司对Creo的深入了解外,PTC也为继续开发其MBD解决方案的合作作出了有力贡献。“PTC公司是优秀的合作伙伴,我们致力于进一步开发解决方案,以便我们的客户能够尽快从MBD的优势中获益。具体来说,这意味着质量优化和更短的产品开发周期,以及高度数字化和自动化的过程,”Schoenberg说道。

卡尔蔡司下一步将提供高级MBD培训,但这仅仅是开始。Schoenberg总结道:“目前,我们计划于2021年夏季向共同客户推出Creo和ZEISS CALYPSO的MBD高级培训。卡尔蔡司和PTC合作的成果是,在保证效率和节省时间的同时将设计和质量控制结合得更加紧密。”
